研发背景：

数采仪是生态环境监管部门对重点污染源企业实现7×24小时监管的核心设备之一。它实时采集环境在线监测设备如烟气在线(CEMS)、水质在线、VOC等分析仪表测量得到的污染物排放浓度数据，依据相关标准对这些数据进行统计分析处理后，数据采集传输仪会将结果数据通过HJ212通讯协议上传到环境监管部门的在线监测平台，同时存入本机数据库以备随时调阅、查验。这就是目前所有主流品牌的数据采集传输仪的主要功能。简单来说就是目前主流的数据采集传输仪除了提供数据采集、统计分析、存储、通讯等功能外，其它的业务功能均未提供。

随着环保业务的逐步发展，在线监测站房内的监管设备也越来越多，新的监管需求也在逐步增加。比如人脸识别门禁、硬盘录像机、网络摄像机等设备已经大量安装在监测站房内，以实现对进入站房人员及相关行为的视频监控和管理功能。目前主流的数据采集传输仪无法实现对这些新加入设备的有效管理与控制，导致环境在线、门禁、视频监控三套系统在事实上各自独立运行，极大增加了系统复杂度及生态环境监管部门的管理成本。

另外，第三方运维公司对CEMS、水质在线、VOC等在线监测仪表的运维、保养工作是否及时到位直接决定了在线监测仪表的无故障连续运行时间，其无故障连续运行时间越长，监管部门对排污单位的监管亦越可靠、有效。目前生态环境监管部门对运维工作的监管主要采取手机APP+平台的方式。能够有效串联起整个监管链路的数据采集传输仪反而成为了缺失的一环。运维人员何时到达站房、进行了那些操作均需要人工手动录入，此种方式存在着极大的管理漏洞。

无论是传统的在线监测仪表（CEMS、水质、VOC），还是人脸识别门禁、网络摄像机、硬盘录像机以及基于人工智能技术的行为分析盒子，本质上都属于安装部署在监管现场的边缘计算设备。数据采集传输仪也是边缘计算设备的一种。由于数据采集传输仪具备数据采集、计算、存储、通讯等核心功能，其完全可以把安装在站房内的其它监管设备融合成一个完整系统，实现传统的数据采集传输仪无法完成的功能，从而满足新的环保业务需求。基于该背景，山东数彩在传统数据采集传输仪的基础上进行创新，自主开发了边缘计算中心节点机以满足新的环保业务的需求。

产品概述：

SC-S500型环保数采仪是由山东数彩研发的国内领先的新一代环境监测、监控专用数采仪。其作为环保监测站房内的核心节点设备，能够有效管控站房内所有监测、监控设备，包括门禁、视频监控、在线监测仪表等设备。SC-S500型环保数采仪配备了高可靠性的软件系统，基于公司多年的采集器和控制器的开发经验，所有的软硬件完全独立自主开发，并拥有完全的自主知识产权。SC-S500型环保数采仪产品性能符合《污染源在线自动监控（监测）数据采集传输仪技术要求》（HJ 477-2009）、《污染源在线自动监控（监测）系统数据传输标准》（HJ/T 212-2005）和《污染物在线监控（监测）系统数据传输标准》(HJ 212-2017）要求。

产品特点：

1) 支持HDMI分屏同显功能，可通过HDMI延长线+网线的方式将数采仪实时数据界面传输到企业中控大屏。

2) 内置近百种国内主流品牌的在线监测设备动态管控协议，支持实时获取在线监测设备的运行状态、工作参数及在线监测数据。

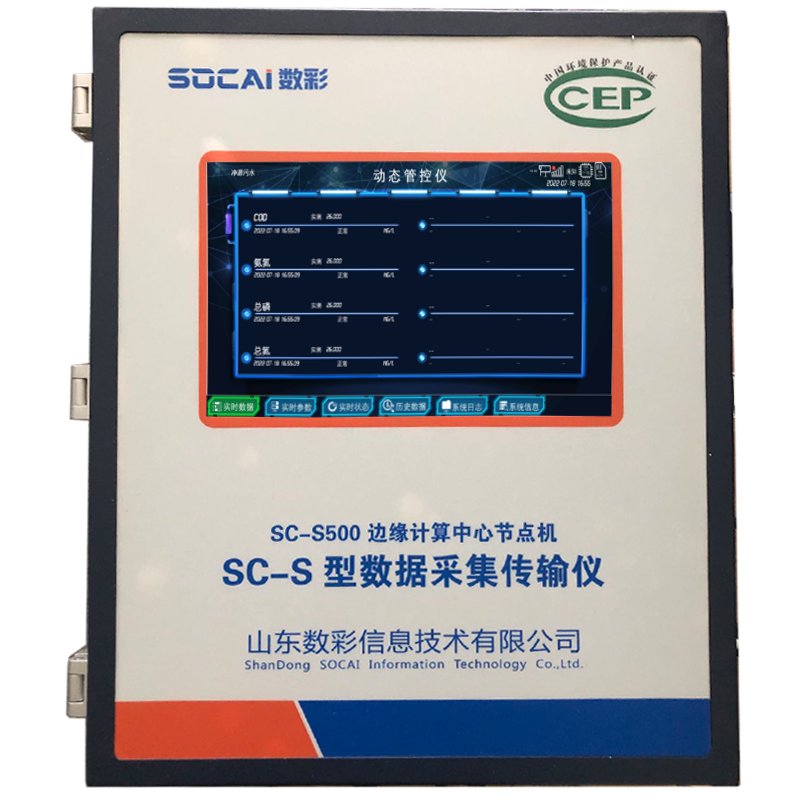

实时数据

3) 满足生态环境部2021年试点实施的《火电、水泥和造纸业污染物排放自动监测数据标记和电子督办十点总体工作方案》要求，支持通过opc或modbus等方式与企业DCS联网，对在线监测数据质量进行智能判断并标记。

4) 支持接入海康等主流人脸识别门禁设备，实现站房门禁的安全管理功能。数采仪能够自动读取门禁设备预制的人员信息。一旦授权人员通过人脸识别等方式开门，数采仪自动记录该人员开门信息。如该人员同时被授权允许操作数采仪，则该人员在开门后可以直接操作数采仪，无须输入数采仪的登录账户和密码等内容。实现门禁和数采仪的安全管理体系的内部统一。

门禁联动

5) 提供对门禁设备的后台管理功能，支持通过数采仪下发人脸图片，授权或解除指定人员的开门权限，远程强制开门等功能。

6) 能够存贮多达1000张人脸识别照片数据，用户可通过数采仪的彩色触摸屏随时查询、查看指定时间段内的人脸照片；

7) 支持ONVIF协议，能够与主流厂家的监控摄像头联网，实现网络摄像机级别的入侵检测，抓拍入侵影像，该功能需要站房内的监控摄像机支持移动侦测功能。

8) 能够自动查找站房内所有已接入本地有线网络的视频监控设备包括网络摄像机（IP Camera）和硬盘录像机（NVR），无需手动逐一添加。数采仪能够自主区分IP Camera和NVR。将两种视频监控设备分别纳入数采仪的管理系统。

9) 支持IP Camera的实时视频调阅，云台及焦距手动控制；支持NVR历史视频的查询及回放。

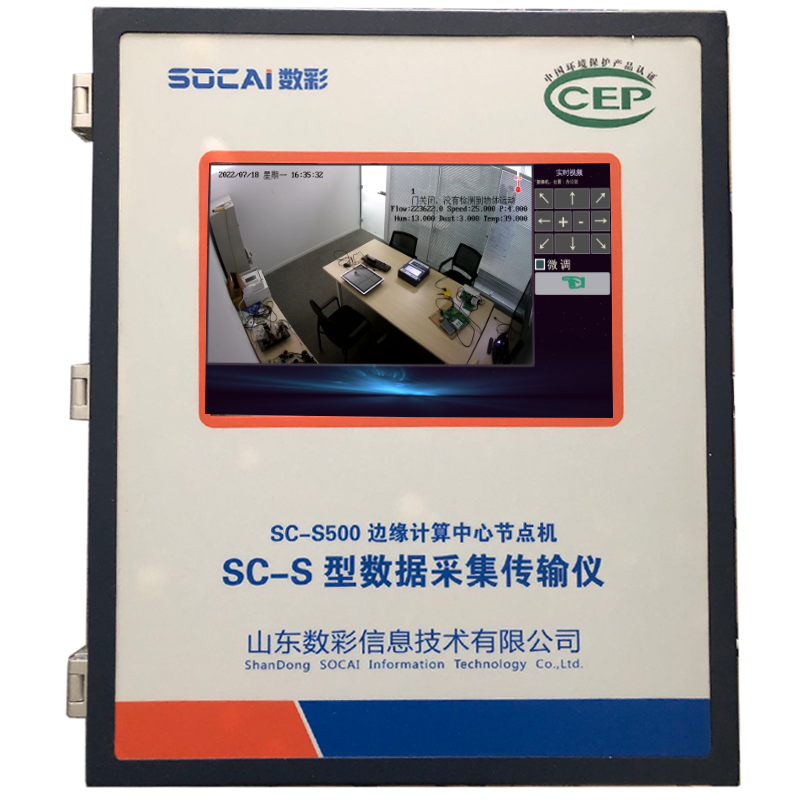

实时视频历史视频

10) 支持环境在线等核心监测（监控）数据的视频叠加功能，打破监测数据与监控视频之间的物理壁垒，让监测数据与监控视频产生真实的关联关系。叠加数据被实时嵌入到视频流中，其作为视频流的一部分被实时存储到监测站房内的硬盘录像机中。一个数据，两处保存。可为后续环境执法提供强关联关系的视频+数据证据材料。

11) 提供标准modbus协议接口，企业DCS等第三方系统通过该接口可实时获取数采仪采集、存储的环境在线监测数据。

12) 设备健康管理：能够实时读取在线监测仪表的工作状态（运行、维护、报警、故障等内容），并连续记录仪表的状态变化情况，同时记录具体的状态信息。

13) 运维管理功能：能够生成、保存周期性运维计划，并根据该计划对运维工作进行管理。

14) 站房安全管理功能（需选配AI图像识别设备），数采仪支持入侵报警，可以动态生成不同类型的布防计划。

15) 通信规约调试功能：数采仪界面提供图形调试窗口，支持数采仪安装人员在现场施工时通过该窗口直接调试通讯规约，最大限度简化数采仪与在线设备之间数据对接的难度，缩短数采仪安装时间。

16) 完善的日志记录功能：数采仪提供门禁、在线设备运维、在线设备巡检、数采仪操作、数采仪运行、数据上传情况等详尽的日志记录功能。

17) 支持远程固件升级。

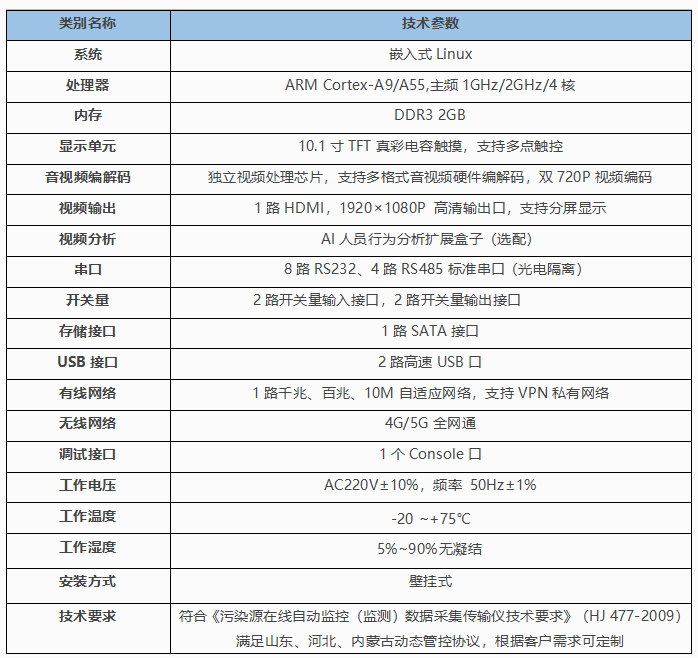

产品参数：
